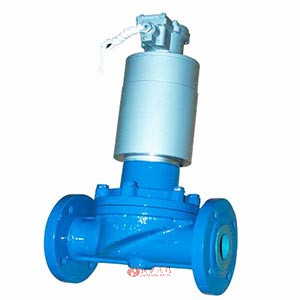

煤氣電磁閥適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
選型備注
煤氣電磁閥根據使用環境分為普通型和防爆型，默認為普通型。
煤氣電磁閥根據使用介質分為常閉型和常開型，默認為常閉型。
煤氣電磁閥電壓有DC24V、AC220V等電壓，默認為AC220V。
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 工作介質 | 煤氣、液化石油氣和天然氣 | ||||||||||||||||
| 介質溫度℃ | -20~80 | ||||||||||||||||
| 環境溫度℃ | -40~60 | ||||||||||||||||
| 公稱壓力(MPa) | 1.0 | ||||||||||||||||
| 工作壓差(MPa) | 0~0.03 | 0~0.1 | |||||||||||||||
| 安裝方式 | 垂直安裝 | ||||||||||||||||
| 電源電壓 | AC 220V其它規格可作特殊訂貨 | ||||||||||||||||
| 工作電流 (A) | 直流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 | |||||||||||
| 交流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 | ||||||||||||
| 功率 (VA) | 直流 | 26 | 33 | 80 | 140 | 220 | |||||||||||
| 交流 | 26 | 33 | 80 | 140 | 220 | ||||||||||||
| 防爆標志 | E×dIIBT4 | ||||||||||||||||
| 公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 內螺紋 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 | ||||||||

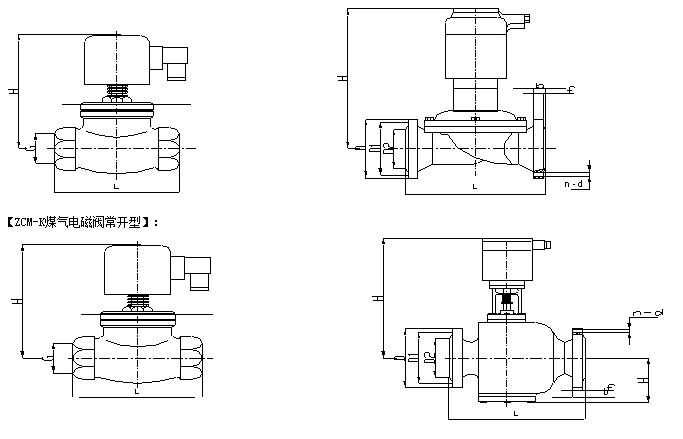

| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 210 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
| 65 | - | - | - | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4 Φ18 |
| 80 | - | - | - | 401 | 310 | 200 | 160 | 132 | 22 | 3 | 8 -Φ18 |
| 100 | - | - | - | 408 | 350 | 220 | 180 | 156 | 24 | 3 | 8 -Φ18 |
| 125 | - | - | - | 424 | 400 | 250 | 210 | 184 | 26 | 3 | 8 -Φ18 |
| 150 | - | - | - | 515 | 480 | 285 | 240 | 211 | 26 | 3 | 8 -Φ22 |
| 200 | - | - | - | 540 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 |
| 250 | - | - | - | 573 | 730 | 395 | 350 | 319 | 28 | 3 | 12-Φ22 |
| 300 | - | - | - | 608 | 850 | 445 | 400 | 370 | 28 | 4 | 12-Φ22 |
| 350 | - | - | - | 700 | 980 | 505 | 460 | 429 | 30 | 4 | 16-Φ22 |
| 電磁閥說明書 | 下載 |
|---|
訂貨須知
1、訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2、電磁閥一般工作電壓為220V，電壓波動量為85%~110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電可做特殊訂貨。
3、閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，如圖(四)分路裝置。注意：支路上的閥門平時須關閉。
4、安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路交裝疏水閥。
5、不要將閥安裝于管道低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆作危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清戶品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道上：需裝壓力表，以使觀察管道壓力。
使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下，不用時，應將內部及零件拭凈并用壓縮空氣吹凈貯存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閱要停止使用，關閉前后手動閥，以防電磁閥爆炸和泄漏。
