| 閥體材質 | WCB襯F46、304襯F46、316襯F46 |
|---|---|
| 公稱通徑 | DN15-300mm |
| 壓力范圍 | 1.0、1.6Mpa |
| 閥蓋形式 | 標準型(-30~150℃)、波紋管型(-30~150℃) |
| 適用介質 | 酸、堿、鹽等腐蝕性介質 |
| 控制附件 | HEP定位器、YT定位器、西門子定位器、山武定位器、電磁閥、限位開關、保位閥、手輪 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

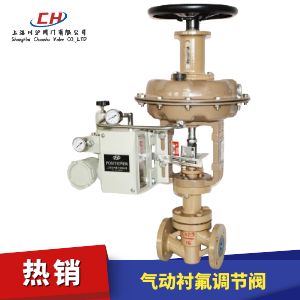

氣動襯氟調節閥是閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。襯四氟氣動調節閥具有對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而襯四氟氣動調節閥廣泛適用于化工、冶金、醫藥等行業中。
閥門定位器
氣動襯氟調節閥標配HEP閥門定位器，控制信號4-20mA（選配帶反饋信號4-20mA）。氣動調節閥可以配國產YT-1000L型定位器或者是進口閥門定位器，如山武定位器、西門子定位器、韓國永泰定位器等進口品牌定位器。
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 額定流量系數(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允許壓差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 額定行程 | 16 | 25 | 40 | 60 | |||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
| 閥芯形式 | 單座柱塞式襯氟閥芯 | ||||||||
| 流量特性 | 快開特性 | ||||||||
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 | ||||||||
| 連接形式 | 法蘭(FF RF RTJ) | ||||||||
| 閥蓋形式 | 標準型-40～+150℃、波紋管型-40～+150℃ | ||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||
| 密封填料 | V型聚四氟乙烯填料 | ||||||||
| 零部件 | 材質 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | ZG230-450襯F46 | |||
| 閥座、閥芯 | 304襯F46 | |||
| 閥桿 | 304襯F46 | |||
| 導向套 | 304襯F46 | |||
| 波紋管 | 不銹鋼+F46 | |||
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
| 公稱通徑 | 膜頭外徑 | 結構長度 | 法蘭尺寸 | 高度 | |||||
|---|---|---|---|---|---|---|---|---|---|
| D0 | L | D | D1 | D2 | f | b | Z-φd | H | |
| DN15 | 285 | 130 | 95 | 65 | 45 | 3 | 16 | 4-φ14 | 487 |
| DN20 | 285 | 150 | 105 | 75 | 55 | 3 | 18 | 4-φ14 | 487 |
| DN25 | 285 | 160 | 115 | 85 | 65 | 3 | 18 | 4-φ14 | 493 |
| DN32 | 285 | 180 | 140 | 100 | 78 | 3 | 18 | 4-φ18 | 524 |
| DN40 | 285 | 200 | 150 | 110 | 85 | 3 | 18 | 4-φ18 | 530 |
| DN50 | 285 | 230 | 165 | 125 | 100 | 3 | 18 | 4-φ18 | 538 |
| DN65 | 360 | 290 | 185 | 145 | 120 | 4 | 18 | 8-φ18 | 686 |
| DN80 | 360 | 310 | 200 | 160 | 135 | 4 | 20 | 8-φ18 | 706 |
| DN100 | 360 | 350 | 220 | 180 | 155 | 4 | 20 | 8-φ18 | 726 |
| DN125 | 470 | 400 | 250 | 210 | 185 | 4 | 22 | 8-φ18 | 969 |
| DN150 | 470 | 480 | 285 | 240 | 210 | 5 | 22 | 8-φ22 | 969 |
| DN200 | 470 | 600 | 340 | 295 | 265 | 5 | 24 | 8-φ22 | 1009 |
| DN250 | 580 | 730 | 395 | 350 | 320 | 5 | 26 | 12-φ22 | 1353 |
| DN300 | 580 | 850 | 445 | 400 | 368 | 5 | 26 | 12-φ22 | 1390 |
